SSR için Hazır Alüminyum Soğutucular;


SOĞUTUCU ÖZELLİKLERİ

Alüminyum malzeme, Soğutucular DIN Ray montajlı Kullanıma hazır,

SSR montajı için hazır delikli ve M4 vida dişli

Soğutucular SSR montaj vidaları ile beraber verilmektedir.

Verilen Akım değerleri çekilen en fazla yük akım değerleri ve 25 Derece ortam sıcaklığı içindir.

(Ölçüler Ray Adaptörü dahil en büyük ölçüdür. Kullanılan profil ölçüleri sayfanın altındadır. )

Aşağıdaki profillerden, istenilen ölçüde özel soğutucu imalatı yapılır. (delikli-dişli-Kullanıma Hazır)


HS60   (En Ekonomik Soğutucu)

1 Faz 5-10-25A  (Çalışma Periyodu Yük Akımı Ortalama 10A yükler için)

Taban Sac Vida Montajlı SSR Soğutucu

Ölçüler (Genişlik x Yükseklik x Derinlik)  : 77x60x40 mm


HRM

1 Faz 5-10-25A  (Çalışma Periyodu Yük Akımı Ortalama 13A yükler için)

DIN Ray Montajlı SSR Soğutucu

Ölçüler (Genişlik x Yükseklik x Derinlik)  : 46x60x60 mm
HRM90

1 Faz 10-25-40A -50A  (Çalışma Periyodu Yük Akımı Ortalama 17A yükler için)

DIN Ray Montajlı SSR Soğutucu

Ölçüler (Genişlik x Yükseklik x Derinlik)  : 46x85x60 mm

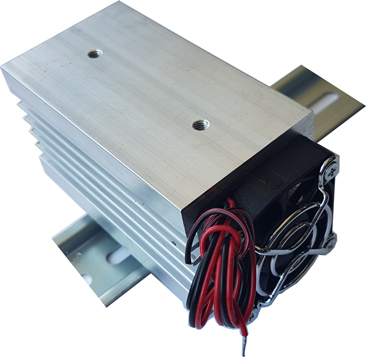

HRM90-F24

1 Faz 10-25-40A -50A  (Çalışma Periyodu Yük Akımı Ortalama 28A yükler için)

Fan: 24V DC 0,12A

DIN Ray Montajlı SSR Soğutucu

Ölçüler (Genişlik x Yükseklik x Derinlik)  : 46x105x60 mm


SRM-60

1 Faz 40-50-60A  (Çalışma Periyodu Yük Akımı Ortalama 25A yükler için)

DIN Ray Montajlı SSR Soğutucu

Ölçüler (Genişlik x Yükseklik x Derinlik)  : 85x90x85 mm


SRM-105

1 Faz 60-80-100A veya 3 Faz 25 A

(Çalışma Periyodu Yük Akımı Ortalama 1 Faz 50A 3 Faz 13A yükler için)

DIN Ray Montajlı SSR Soğutucu

Ölçüler (Genişlik x Yükseklik x Derinlik)  : 90x105x85 mm


SRM-150

1 Faz 80-100-150A veya 3 Faz 25-40-50A

(Çalışma Periyodu Yük Akımı Ortalama 1 Faz 70A 3 Faz 25A yükler için)

3 Adet 1 Faz SSR de kullanılabilir

DIN Ray Montajlı SSR Soğutucu

Ölçüler (Genişlik x Yükseklik x Derinlik)  : 90x150x85 mm

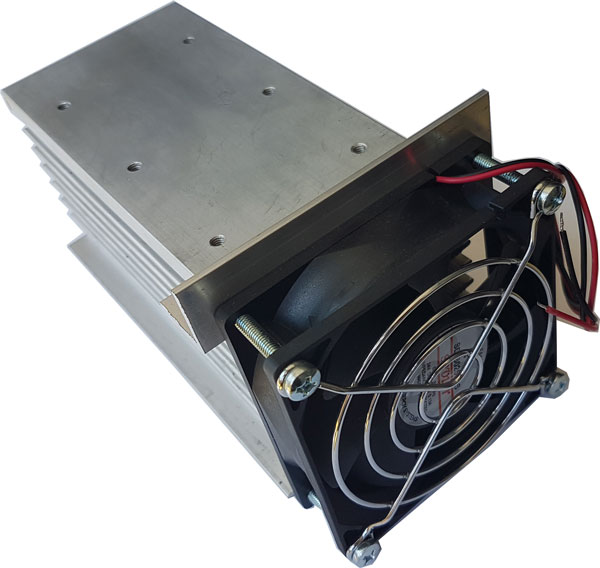

SRM-150-F...

1 Faz 80-100-150A veya 3 Faz 25-40-50A

SRM-150-F24D (Fan: 24V DC 0,13A)

SRM-150-F22A (Fan: 220V AC 0,12A)

(Çalışma Periyodu Yük Akımı Ortalama 1 Faz 120A 3 Faz 37A yükler için)

3 Adet 1 Faz SSR de kullanılabilir

DIN Ray Montajlı SSR Soğutucu

Ölçüler (Genişlik x Yükseklik x Derinlik)  : 90x200x85 mm

İstenirse  50C Termostad montaj olarak da verilebilir (SRM-150-F...-T 50)



Not: Bağlanabilecek SSR akım değerleri, 35C ortam sıcaklığı için verilen yaklaşık değerlerdir.

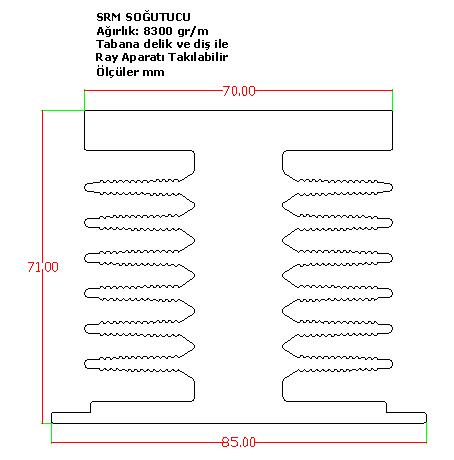

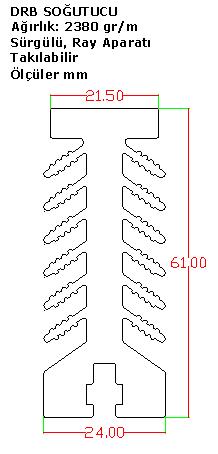

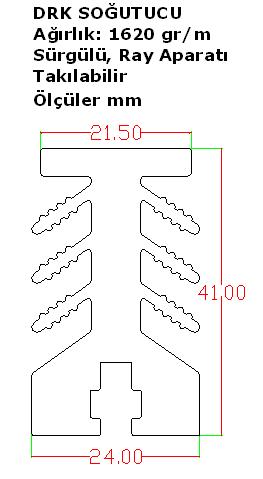

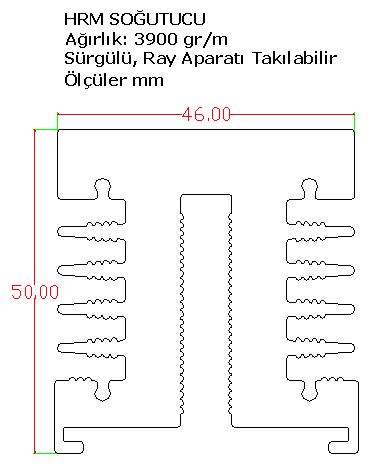

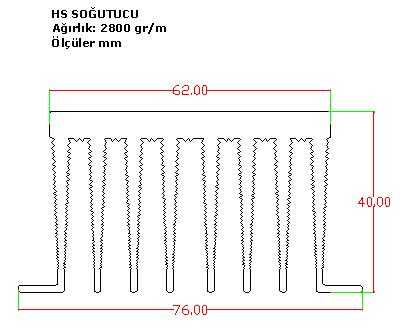

Mevcut Soğutucu Profilleri aşağıdadır.

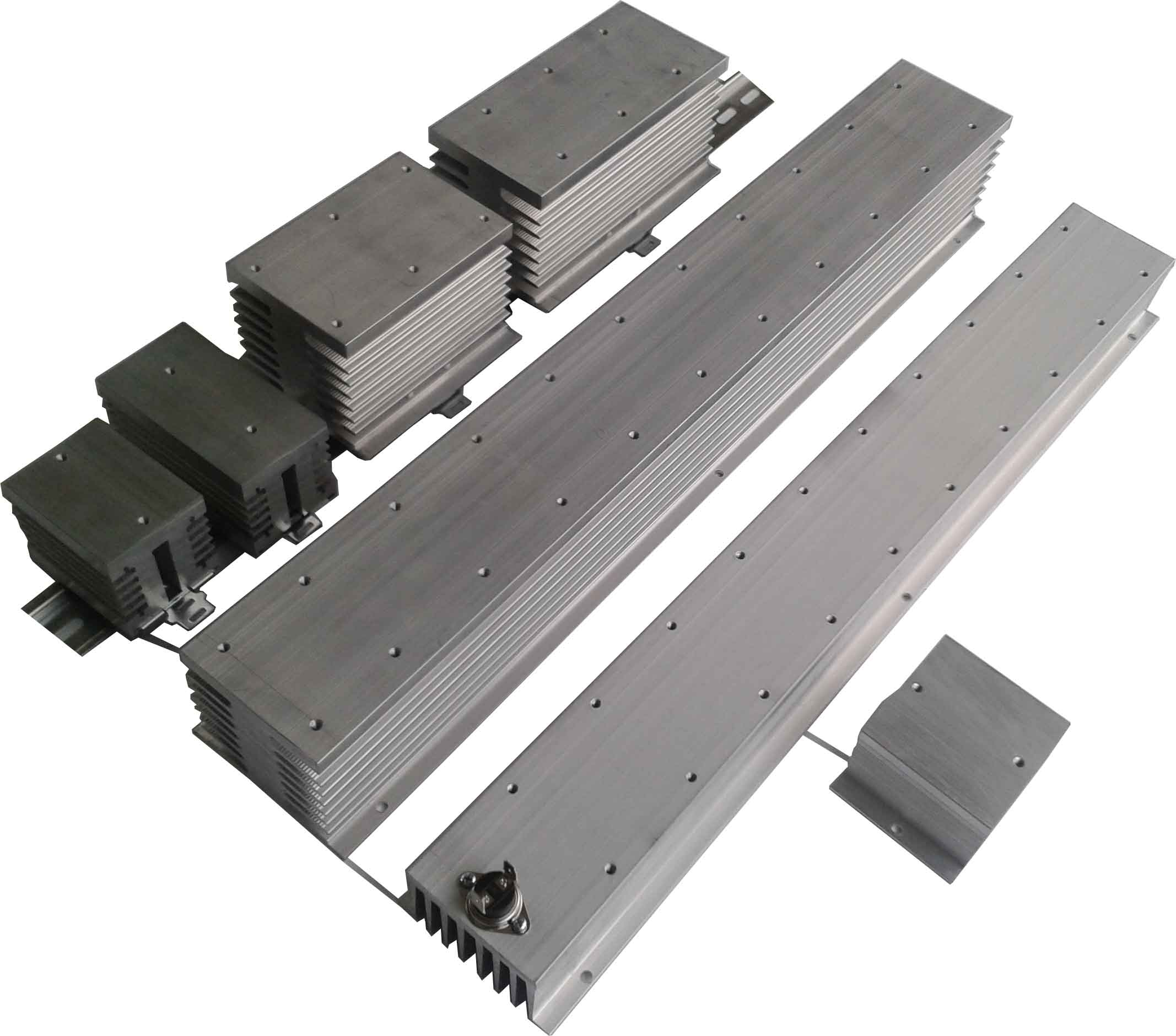

İmalarımız olan Değişik SSR Soğutucular
